Eine Platte im Rohr — und das Loch, das darin bleiben muss

Drosselklappen, und die Öffnung, die sie nie ganz schließen dürfen

Eine Drosselklappe ist eine Platte im Rohr, die den Durchfluss begrenzt, und sie ist die günstigste Korrektur für einen Zug, der zu stark zieht — ein Ofen, der seine Auflage in einer Stunde verbrennt, hat meist ein Zugproblem und kein Brennstoffproblem. Zwei verschiedene Produkte teilen sich dieses Regal, und der Unterschied zählt. Eine Drosselklappe ist eine Handplatte an einem Griff, von Hand eingestellt und dann belassen; ein Zugbegrenzer ist eine gewichtsbelastete Klappe, die selbsttätig öffnet, sobald die Unterdruckdifferenz einen eingestellten Wert überschreitet, und Raumluft einlässt, um den Zug zu stabilisieren. Das erste ist eine Einstellung, das zweite eine Regelung. Die Zahlen sind der Durchmesser, der Einstellbereich und — bei Begrenzern — der Unterdruck in Pascal, bei dem die Klappe zu öffnen beginnt, die einzige Zahl, an der sich zwei von ihnen vergleichen lassen. Dann die eine Sache, die jede Seite hier berichtet, weil sie ein Sicherheitspunkt und keine Vorliebe ist: die dauerhafte Öffnung. Eine Drosselplatte wird mit einem Ausschnitt oder einem Anschlag gefertigt, damit sie den Zug nicht vollständig schließen kann — und eine Platte, die das kann, ist keine Ofendrossel. Wir vergleichen Bauart, Durchmesser, Werkstoff, Form, Regelbereich, Beschichtung, Temperatur und Norm.

Diese Teile, Zahl für Zahl

1.

   LANZZAS Ofenrohr-Drosselklappe, Ø 150 mm

   Eine einzelne Drosselklappe zum Nachrüsten in ein bestehendes 150-mm-Rohr — verkauft allein über ihren Titel, ohne ein einziges veröffentlichtes Merkmal.

   Bauart

   Eine Drosselklappe — eine von Hand bediente Scheibe im Rohr · Der Titel nennt sie Zugbegrenzer, und das ist der Name eines anderen Geräts auf diesem Regal

   Durchmesser

   Ø 150 mm

   Werkstoff

   Schwarz · Nicht veröffentlicht

   Form

   Der Hersteller gibt es nicht an.

   Regelbereich

   Der Hersteller gibt es nicht an.

   Beschichtung

   Der Hersteller gibt es nicht an.

   Temperatur

   Der Hersteller gibt es nicht an.

   Norm

   Zum Nachrüsten in ein vorhandenes Rohr, aus dem Titel · Keine — die Anzeige trägt keinen Merkmaltext · Nicht veröffentlicht

   Amazon-Referenz

   B0B31NSBMV (dieselbe Referenz auf 4 Amazon-Marktplätzen)

   EAN

   4251586731383

   • Einzeln verkauft, ein bestehender Rohrzug muss also nicht ersetzt werden, um eine Klappe zu bekommen
   • Der mit Abstand günstigste Artikel dieser Familie
   • Überhaupt keine veröffentlichten Merkmale — kein Werkstoff, kein Einbauverfahren, keine Bauart der Scheibe

   Am besten für: Eine Drosselklappe in einen bereits bestehenden Rohrzug bringen, durch jemanden, der weiß, wie eine eingebaut wird

   Preis bei Amazon ansehen
2.

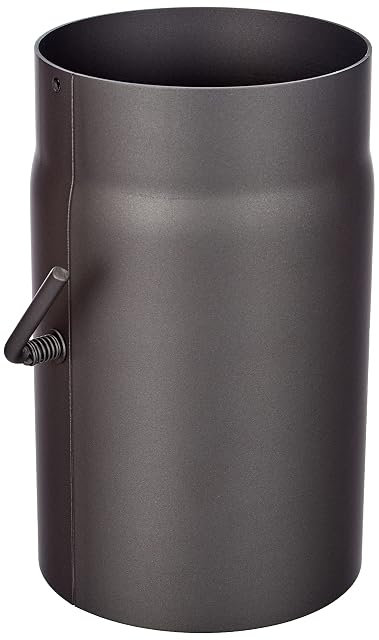

   Kamino-Flam Ofenrohr mit Drosselklappe, 150 × 250 mm

   Ein Rohrstück von 250 mm aus 2-mm-Blech mit bereits eingebauter Drosselklappe — der kürzeste Weg, eine hinzuzufügen, ohne irgendetwas zu bohren.

   Bauart

   Der Hersteller gibt es nicht an.

   Durchmesser

   Der Hersteller gibt es nicht an.

   Werkstoff

   Stahl, etwa 2 mm dick · Gussgrau

   Form

   Ein Ofenrohrstück mit bereits eingebauter Drosselklappe · Ein Rohr mit Drosselklappe

   Regelbereich

   Angegeben, den Schornsteinzug zu verringern oder zu erhöhen

   Beschichtung

   Hitzebeständiges Senotherm, angegeben als ideal für starke Temperaturschwankungen

   Temperatur

   Keine Angabe genannt

   Norm

   Etwa Ø 150 mm × 250 mm lang

   Amazon-Referenz

   B0045BXO8U (dieselbe Referenz auf 5 Amazon-Marktplätzen)

   EAN

   4009977484383

   • Die Drosselklappe kommt bereits eingebaut, es muss also nichts gebohrt werden
   • Das kürzeste Stück dieses Regals mit 250 mm, es nimmt also wenig aus einem Zug
   • Zwei Millimeter Rohr und keine veröffentlichte Temperaturangabe

   Am besten für: Eine Drosselklappe in einen gerade entstehenden Zug einfügen, auf der kürzest möglichen Länge

   Preis bei Amazon ansehen
3.

   EnergieWerk Ost GmbH Ofenrohr mit Drosselklappe, Ø 150 mm, 50 cm

   Ein halber Meter Stahl ST-12 CE mit Drosselklappe, zertifiziert nach DIN EN 1856-2 bis 600 °C — und angegeben als nachbesserbar, wenn es zerkratzt.

   Bauart

   Der Hersteller gibt es nicht an.

   Durchmesser

   Der Hersteller gibt es nicht an.

   Werkstoff

   Einwandiges Stahlblech von 2 mm, ST-12 CE · Hergestellt in Deutschland seit 1887, angegeben

   Form

   Ein Rohrstück von 500 mm mit eingebauter Drosselklappe · An einem Ende gezogen, sodass sich Stücke zusammenstecken

   Regelbereich

   Für den Trockenbetrieb ausgelegt, frost- und tauwechselbeständig · Die Drosselklappe wirkt als Zugbegrenzer, der den Luftstrom und den Abbrand optimiert

   Beschichtung

   Senotherm in Schwarz oder Gussgrau, angegeben rußbeständig und bei Kratzern ausbesserbar

   Temperatur

   Der Hersteller gibt es nicht an.

   Norm

   DIN EN 1856-2 für flüssige und feste Brennstoffe, einsetzbar bis 600 °C

   Amazon-Referenz

   B00I4VWG2M (dieselbe Referenz auf 2 Amazon-Marktplätzen)

   EAN

   4260350119753

   • Benennt die Stahlgüte und die Norm, mit einer Temperatur dazu
   • Gibt an, dass Kratzer ausgebessert werden können, und das ist die eine Reparatur, die ein beschichtetes Rohr zulässt
   • Nennt die Drosselklappe Zugbegrenzer, und das ist der Name des anderen Geräts dieses Regals

   Am besten für: Ein normales 500-mm-Modul in einem Zug, der eine Drosselklappe und ein dokumentiertes Rohr braucht

   Preis bei Amazon ansehen
4.

   raik Ofenrohr mit Zugregelung, Ø 150 × 1.000 mm

   Ein ganzer Meter legierter Stahl von 2 mm mit eingebauter Zugregelung — das längste Klappenstück dieses Regals.

   Bauart

   Der Hersteller gibt es nicht an.

   Durchmesser

   150 mm, angegeben als das Innenmaß · 1.000 mm — das längste dieses Regals

   Werkstoff

   Einwandiger legierter Stahl, 2 mm · Glatt, angegeben zur Unterstützung eines ungehinderten Abgasstroms · Hergestellt in der EU

   Form

   Ein Rohrstück von 1.000 mm mit eingebauter Zugregelung

   Regelbereich

   Der Hersteller gibt es nicht an.

   Beschichtung

   Eingebrannter Senotherm, matt

   Temperatur

   Bis 600 °C, angegeben ohne Verformung

   Norm

   Der Hersteller gibt es nicht an.

   Amazon-Referenz

   B00TU84YMI (dieselbe Referenz auf 2 Amazon-Marktplätzen)

   EAN

   4260405761180

   • Ein ganzer Meter mit bereits eingebauter Regelung, ein langer Zug braucht also eine Verbindung weniger
   • Gibt an, dass 150 mm der Innendurchmesser ist, und das entscheidet, ob es zum Stutzen passt
   • Keine Norm genannt und keine Leistungserklärung

   Am besten für: Ein hoher Zug, in dem ohnehin ein Meter Rohr gebraucht wird und die Regelung gleich mitkommt

   Preis bei Amazon ansehen
5.

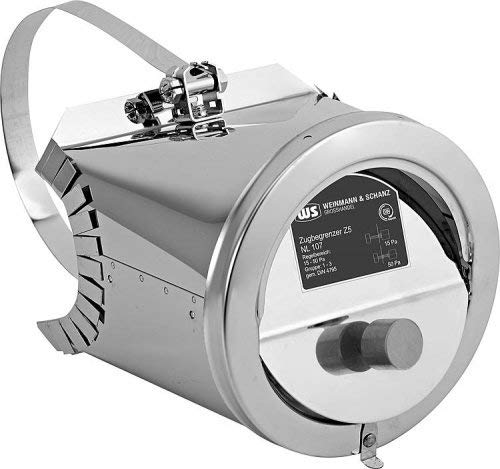

   Evenes Z 5E Zugbegrenzer, 110–200 mm

   Eine selbsttätige Nebenlufteinrichtung nach DIN 4795, einstellbar von 15 bis 50 Pascal und an jedes Rohr von 110 bis 200 mm anpassbar.

   Bauart

   Eine selbsttätige Nebenlufteinrichtung — sie lässt Raumluft herein, sie verengt das Rohr nicht · Typ Z 5E · Selbsttätig — kein Griff, der bei brennendem Feuer zu stellen wäre

   Durchmesser

   Der Hersteller gibt es nicht an.

   Werkstoff

   Edelstahl V2A

   Form

   1–3

   Regelbereich

   15–50 Pa

   Beschichtung

   Der Hersteller gibt es nicht an.

   Temperatur

   Der Hersteller gibt es nicht an.

   Norm

   DIN 4795, angegeben · Rosettensegmente, die eine stufenlose Anpassung an Rohrdurchmesser von 110–200 mm erlauben

   Amazon-Referenz

   B07PKGYF3B (dieselbe Referenz auf 5 Amazon-Marktplätzen)

   EAN

   4260638051256

   • Die einzige Anzeige dieses Regals, die einen Regelbereich veröffentlicht, und sie veröffentlicht ihn in Pascal
   • Benennt die Norm, nach der das Gerät gebaut ist
   • Es lässt Raumluft herein, und das ist geheizte Luft, die das Haus verlässt

   Am besten für: Ein Schornstein, der zu stark zieht — zu hoch, zu warm, zu frei stehend —, wo der Überschuss abgebaut und nicht gesperrt werden muss

   Preis bei Amazon ansehen
6.

   Upmann Z 6 Zugbegrenzer, V2A, 180 mm

   Ein Zugbegrenzer aus V2A-Edelstahl mit 180 mm, Typ Z 6, in drei Zeilen veröffentlicht — von denen eine schlicht das Wort „Baustoff“ ist.

   Bauart

   Ein Zugbegrenzer, Typ Z 6

   Durchmesser

   180 mm

   Werkstoff

   Edelstahl V2A

   Form

   Nicht veröffentlicht

   Regelbereich

   Nicht veröffentlicht

   Beschichtung

   Der Hersteller gibt es nicht an.

   Temperatur

   Der Hersteller gibt es nicht an.

   Norm

   Drei: eine Wiederholung des Titels, das Wort Baustoff und der falsch geschriebene Markenname · Nicht genannt · Nicht beschrieben

   Amazon-Referenz

   B00FJIHEE8 (dieselbe Referenz auf 3 Amazon-Marktplätzen)

   EAN

   4005046302626

   • Ein großer Stutzen von 180 mm, der zu einem Rohr passt, das weiter ist als das meiste Wohnraumrohr
   • V2A-Edelstahl, dieselbe Werkstoffklasse wie beim besser beschriebenen Begrenzer dieses Regals
   • Kein Regelbereich, und das ist die Einstellung, für die es einen Zugbegrenzer überhaupt gibt

   Am besten für: Ein Rohr von 180 mm, bei dem die Typbezeichnung dieses Herstellers bereits bekannt ist

   Preis bei Amazon ansehen
7.

   Dragex Universal-Zugbegrenzer, Ø 130–200 mm

   Ein Universalbegrenzer für Rohre von 130 bis 200 mm, mit der klarsten einzeiligen Erklärung dessen, wofür diese Geräte da sind.

   Bauart

   Universal-Zugbegrenzer · Angegeben: Zugbegrenzer sind selbsttätige Nebenluftvorrichtungen, die einen zu hohen Unterdruck im Schornstein verringern · 900402

   Durchmesser

   Ø 130–200 mm

   Werkstoff

   Nicht veröffentlicht

   Form

   Der Hersteller gibt es nicht an.

   Regelbereich

   Nicht veröffentlicht

   Beschichtung

   Der Hersteller gibt es nicht an.

   Temperatur

   Der Hersteller gibt es nicht an.

   Norm

   Zwei · Nicht genannt

   Amazon-Referenz

   B07F412PK1 (dieselbe Referenz auf 3 Amazon-Marktplätzen)

   EAN

   4260609963687

   • Veröffentlicht die klarste Aussage dieser Familie darüber, was ein Zugbegrenzer wirklich tut
   • Ein Universalbauteil über 130 bis 200 mm, die Rohrgröße dürfte es also kaum ausschließen
   • Der teuerste Artikel dieses Regals, mit dem wenigsten Veröffentlichten außer seinem Prinzip

   Am besten für: Wer die nötige Einstellung bereits kennt und ein Bauteil möchte, das auf fast alles passt
